Ищу мастера, сделавшего эту гитару

[MichaelMyers]

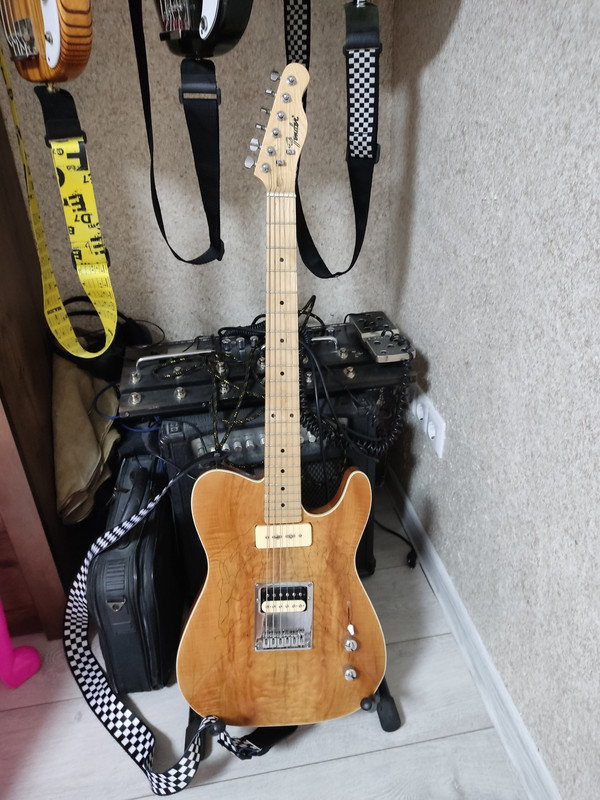

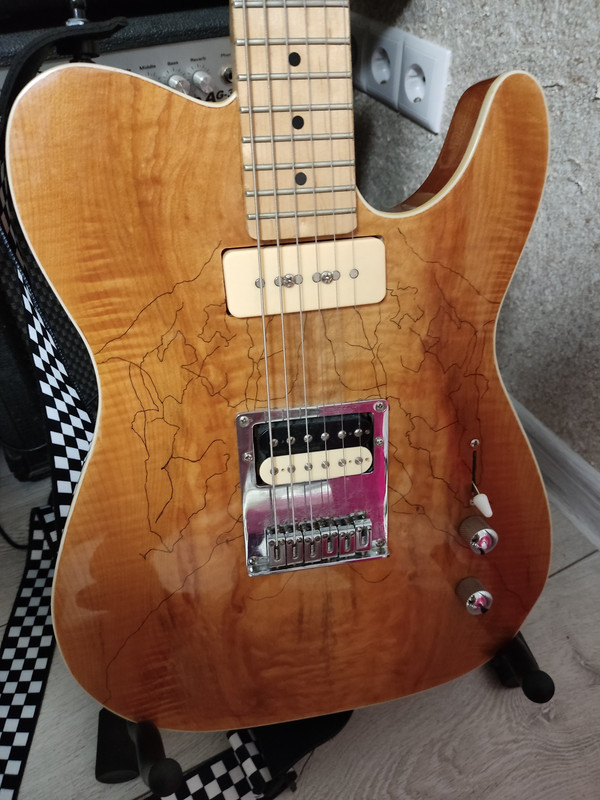

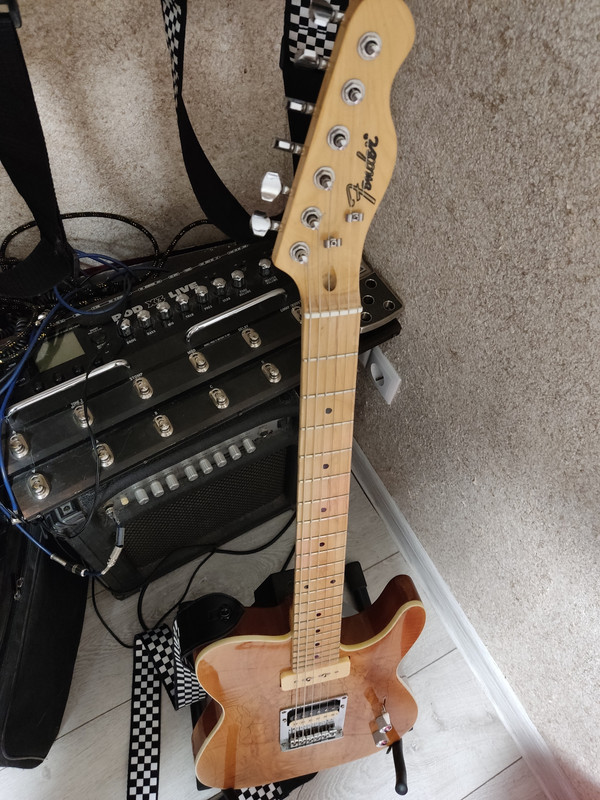

По случаю прикупил такой вот телек. Гитара явно мастеровая. Возникло несколько вопросов по поводу того переключателя, который установлен на месте ручки тона (он поворачивается на 4 щелчка, звук меняется, но на отсечку бриджевого хамбакера не похоже). Может здесь есть сам мастер или кто-нибудь знает его?

[Скиф]

Не найдёте мастера - выкладывайте фото схемы, я вам и без мастера расскажу, что этот переключатель делает.

[MichaelMyers]

Не найдёте мастера - выкладывайте фото схемы, я вам и без мастера расскажу, что этот переключатель делает.

Спасибо!

[MichaelMyers]

[Скиф]

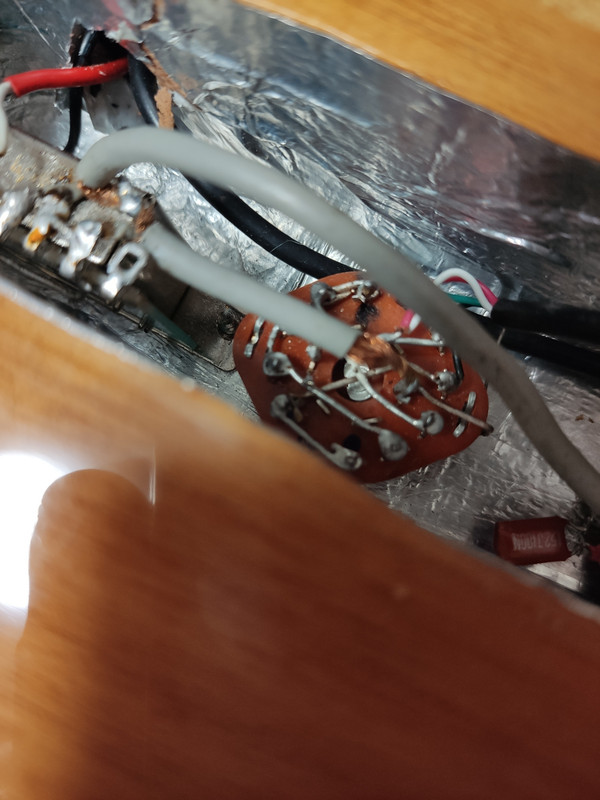

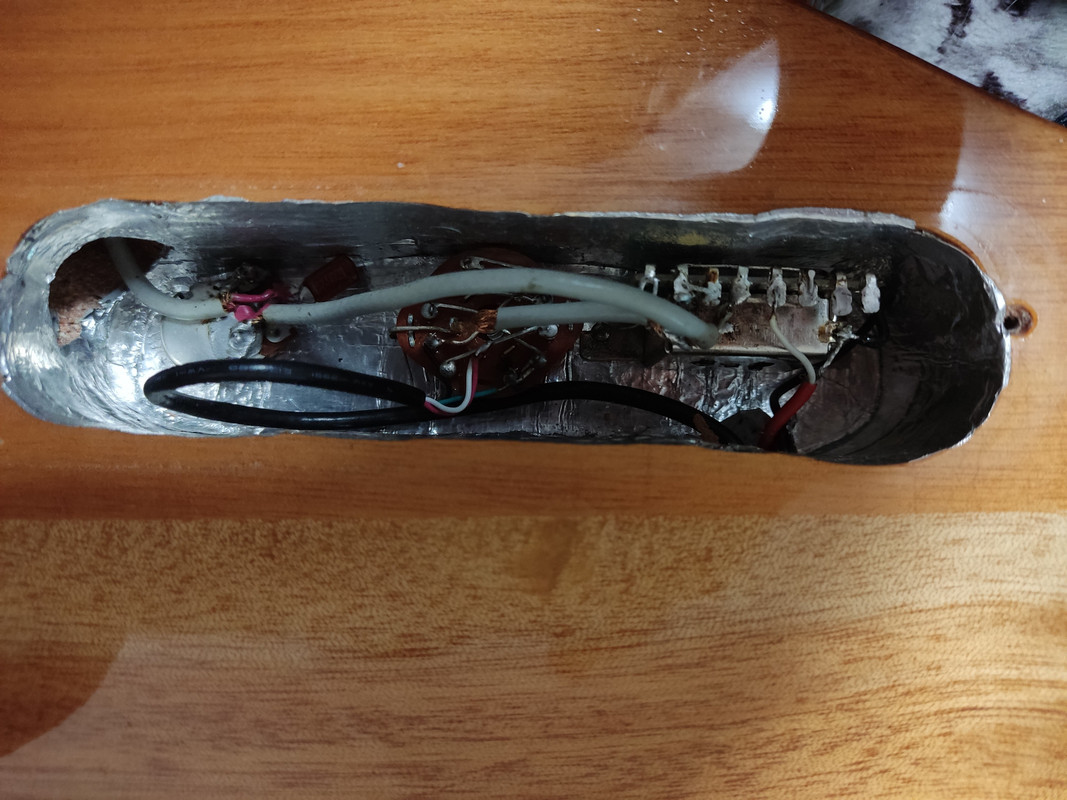

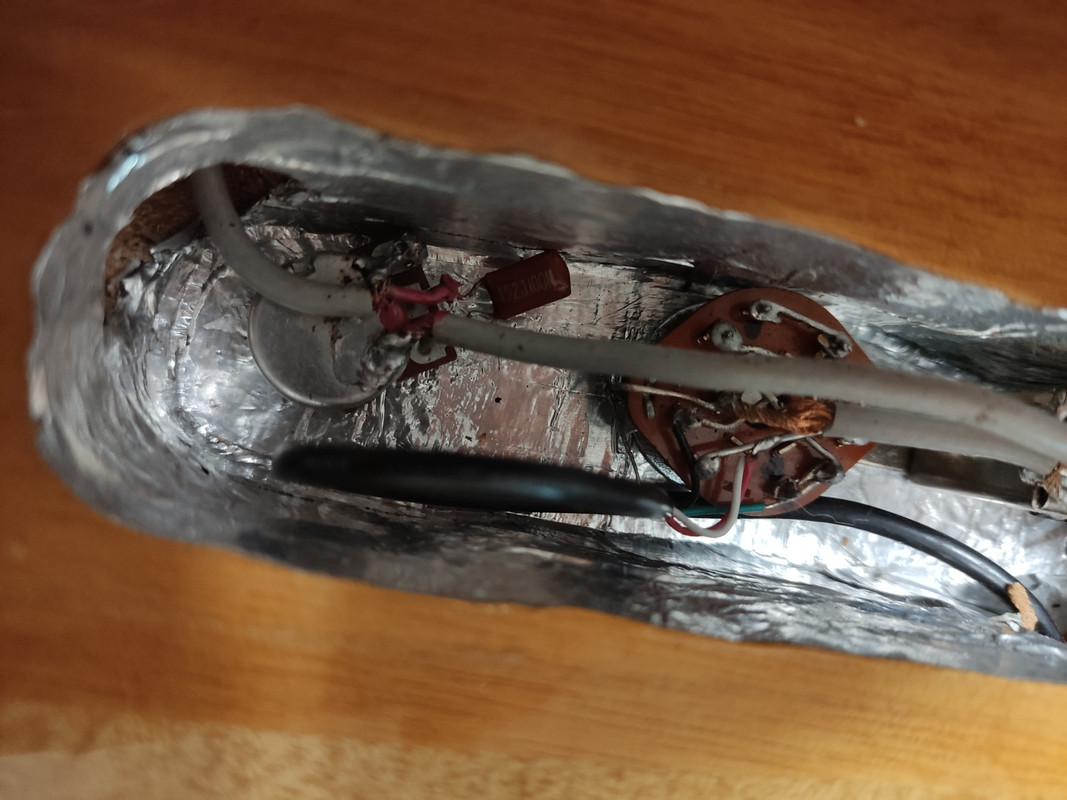

Датчик с чёрным кабелем подключён к схеме гитары следующим образом:

1. Белый и красный провода вместе на варитоне (переключатель с 5 положениями) - это средняя точка хамбакера. Поэтому в части положений здесь либо всё же отсечка катушек (хамбакер в режиме сингла из одной либо второй катушки), либо параллельное соединение (хамбакер в режиме "два сингла")
2. Зелёный провод - масса хамбакера при нормальном подключении
3. Чёрный провод - сигнал хамбакера при нормальном подключении (2 катушки последовательно).


Скорее всего, ваша схема датчика работает следующим образом (реализовал похожую для баса с двумя хамбакерами, только на другом галетном переключателе, на многоэтажных такое делать удобней) :

отсечка катушки А - параллель катушек А и Б - хамбакер - параллель катушек А и Б (возможно, в противофазе второму датчику в отличие от положения 2) - отсечка катушки Б.

Как узнать точно? - Серый короткий кабель от варитона на переключатель датчиков передаёт результирующий сигнал от варитона на переключатель. Отсоедините его сигнальную жилу на переключателе датчиков, и мультиметром измеряйте сопротивление между отсоединённым сигналом и массой гитары, переключая варитон.

1. Положение с максимальным сопротивлением - это нормальное включение хамбакера
2. Там, где сопротивление падает примерно в 2 раза - это отсечка одной из катушек
3. Там где сопротивление еще ниже - это параллельное включение двух катушек в режиме "два сингла параллельно"
4. Если на двух положениях с одинаковым сопротивлением зелёный и чёрный провода поменялись местами (если проследить глазом по контактам) - это противофазные положения.

[MichaelMyers]

Спасибо большое! Проверил - всё как Вы сказали: отсечка катушки А - параллель катушек А и Б - хамбакер - параллель катушек А и Б в противофазе - отсечка катушки Б.
Вообще прикольная гитарка, столько комбинаций датчиков, да и сделана неплохо. Покупкой доволен)

[Скиф]

Пожалуйста.

[Valery]

На эштон смахивает, были у них такие телеки

[MichaelMyers]

На эштон смахивает, были у них такие телеки

Нет, тут явно не заводская гитара, есть несколько незначительных косяков, не влияющих на скорость, под пяткой есть следы разметки. А всем эштонам, которые мне попадались очень далеко до этого телека. Они брёвна брёвнами, а этот рояль)

[DSR]

По случаю прикупил такой вот телек. Гитара явно мастеровая.

Зачем мастер ,если это классический Aliexpress теле =) их стопиццот вариаций было ,с разным топом.
А распайку делали уже явно тут.

[Скиф]

Скандалы, интриги, расследования!

[MichaelMyers]

Зачем мастер ,если это классический Aliexpress теле =) их стопиццот вариаций было ,с разным топом.
А распайку делали уже явно тут.

Прикольно) Всегда был уверен, что там сплошная шляпа продаётся, а этот реально хорош. Погуглил, действительно похоже, поэтому вопрос по мастеру снимаю) А тому, кто переделал электронику отдельное спасибо. Собственно, как и тем, кто помог разобраться

[Beavis]

Прикольно) Всегда был уверен, что там сплошная шляпа продаётся, а этот реально хорош.

Обычно все так и есть, но бывают исключения. Году эдак в 2007-08ом знакомый знакомого приносил тестить "Gibson LP Custom", который приобрел за какую-то совсем смешную сумму. Гитара была сделана очень аккуратно, по фото вполне катила за оригинал. Чибсонов у нас тогда еще особо никто не видел, как и прочую китайскую паль, но цена вызывала серьезные сомнения. При ближайшем рассмотрении сразу стало понятно, что это не оригинал. Деталей уже не помню, но там даже серийник был не такого вида, как должен быть. Однако звучала она даже со стоковой электроникой очень достойно и в микс садилась хорошо. Не возьмусь судить, насколько процентов от реального кастома, но жирно и леспольно, гораздо прикольнее гитар среднего бюджета. Уверен, что в слепом тесте никто бы не сказал, что это дешевый китаец Так что иногда случается, да

[Скиф]

Местные слухачи в слепом тесте стратокастер от леспола не отличают.
Особенно если в миксе - и в зал. О чём тут можно вообще разговаривать!

[yakub]

Ну, ошибиться может каждый: на ютьюбе в * гитара вслепую * таких казусов не мало, при том от известных исполнителей
