Собсно сабж...может кто делал и может мне помочь?

просто есть эта педаль а денег на новый дисторшн нету=)

+хочется ВинтажЪ

1) определись, какой звук ты хочешь
2) определись, как он получается (примочь\преамп и тд)
3) бери паяльник и паяй. Со схемой здесь подскажут.
Апгрейд метализера считаю не совсем хорошей затеей.

Да знаю я что многие мне скажут что я перекурил чего нить....но я хочу из этой педальки сделать звук более мясной чтоли=))

ЗЫ ну нету у меня возможности купить педаль))

турборметалл в сове время модил. то же самое.
сделай милениум байпас. кондеры все на металлопленку поменяй, поставь переключатель ограничительных диодов, и подай на нее вместо 9 вольт 12, и будет тебе счастье.

предлагаю плясать от следующего варианта: правда схема местами намалевана кривовато. я б сказал, что между потсом Тон и 100к подтяжки к полпитанию надо бы влепить кондерчег, но эт собстно относится только к отрисованной схеме. поищи эту пару кондеров

такс ну с этим разберецца мой друг радиоэлектронщик)))...

еще вопрос схума бустера для электрухи чтоб влез в корпус есть у кого нить?

fw писал(а):такс ну с этим разберецца мой друг радиоэлектронщик)))...

еще вопрос схума бустера для электрухи чтоб влез в корпус есть у кого нить?

http://www.till.com/articles/GuitarPreamp/index.html
http://www.guitarjfet.ru/index.php?opti ... &Itemid=30

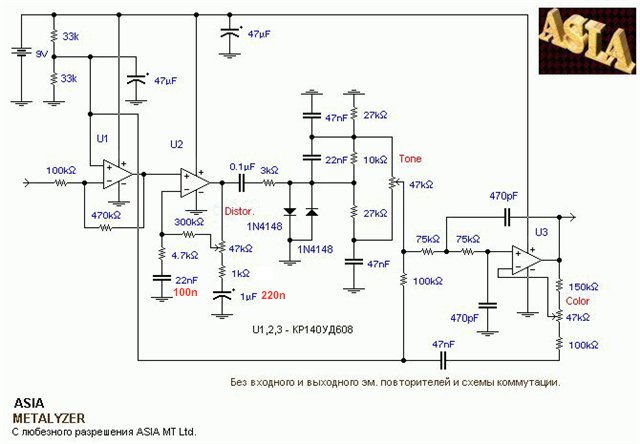

Thorium писал(а):предлагаю плясать от следующего варианта:

asia metallizer+.jpg

правда схема местами намалевана кривовато. я б сказал, что между потсом Тон и 100к подтяжки к полпитанию надо бы влепить кондерчег, но эт собстно относится только к отрисованной схеме. поищи эту пару кондеров

Это совершенно другая педаль...
Это схема вроде как сибирской конторы которая ща AMT клепает...
В ростексовской педали один операционник... возможно сдвоенный... не помню...

DSR писал(а):В ростексовской педали один операционник... возможно сдвоенный... не помню...

Угу. Там стоит 4558D

ps есть срисованная вручную с оригинала печатка (в те далекие времена, когда интернета у меня не было). Могу отсканить и скинуть, или перевести в SL5.
Со списком номиналов деталей.
Потом можете и схему оригинальную снять.

да пожалуйста)скинь эту фоту с детальками по металайзеру...

В SL5 рисовать было влом.

Плата со стороны деталей. Соединения с элементами не на плате. (1172x2220 - 4,3 Мб !!!)


Вид со стороны проводников. (1105x734 - 1,4 Мб)


Вид со стороны деталей. (1105x734 - 1,5 Мб)


Список деталей:
R1 - 10k
R2 - 22k
R3 - 47k
R4 - 4,7k
R5 - 8,2k (не уверен)
R6 - 3k
R7 - 1M
R8 - 10k
R9 - 22k
R10 - 30k
R11 - 560k
R12 - 1,8k
R13 - 470k
R14 - 24k (не уверен)
R15 - 24k
R16 - 1M
R17 - 10k
R18 - 1k
R19 - 470k
R20 - 4,7k

C1 - 0,022
C2 - 0,01
C3 - 0,001
C4 - 0,15
C5 - 2700
C6 - 5600
C7 - 4,7mkF x 50v
C8 - 2700
C9 - 100mkF x 16v
C10 - 4,7mkF x 50v
C11 - 2000
C12 - 0,022
C13 - 0,022
C14 - 47mkF x 16v
C15 - 0,15
C16 - 100
C17 - 0,068
C18 - 0,001

VD1, VD2, VD5 - красные светодиоды
VD3, VD4 - вроде КД103Б. Могу ошибаться, потому что, когда печатку снимал, справочника под рукой не было.
VT1 - 3BF8
DA1 - 4558D
Ну вот.

fw писал(а): +хочется ВинтажЪ

Что в твоём понятии "Винтаж"? Просто интересно

имхО , кнчно, я бы собрал тубскример какой, по проверенной печатке, проектов в Сети просто море!
Не в обиду Алекс-краку, в печатке возможны ошибки, плюс парочка номиналов под вопросом. Проект явно не для новичка.

ВинтажЪ это сам корпус на котором будет написано Метализер))

ЗЫ мы трудностей не боимся))
